مقدمه
عایق‌کاری سال‌هاست که به عنوان یک راهکار مهندسی برای کنترل دما، جلوگیری از هدررفت انرژی، مدیریت رطوبت، کاهش صدای عبوری و محافظت از تاسیسات در پروژه‌های صنعتی و ساختمانی استفاده میشود. هدف اصلی عایق‌ها ایجاد تمایزی بین شرایط داخل سیستم و بیرون آن است؛ به‌طور مثال گاهی لازم است درون یک لوله گرم باقی بماند و یا در پروژه‌ای دیگر داخل لوله سرد بماند و دما افزایش نیابد. همین تنوع نیازها موجب شده است که انواع مختلف عایق‌ها تولید شوند تا هرکدام مناسب نوع خاصی از پروژه باشند.
از اهمیت عایق‌کاری در پایپینگ هرچه گفته شود کم است؛ در تاسیسات مکانیکی، سیستم‌های سرمایش و گرمایش، پالایشگاه‌ها، صنایع گاز و پتروشیمی، موتورخانه‌ها و حتی لوله‌کشی خانگی، استفاده از عایق لوله یک ضرورت فنی و اقتصادی است. اگر لوله بدون عایق باشد، تبادل دما بین سیال و محیط اطراف به‌شدت افزایش می‌یابد، سطح لوله در شرایط خاص تعریق می‌کند و موجب خوردگی خارجی میشود، مصرف انرژی بالا می‌رود و عمر تجهیزات کاهش پیدا می‌کند. بنابراین، عایق لوله علاوه بر عملکرد حرارتی، نقش محافظتی و اقتصادی نیز دارد.
ضرورت عایق‌کاری در سیستم‌های لوله‌کشی (پایپینگ)
در بسیاری از فرآیندهای صنعتی، سیال‌ها باید در دمای مشخص حرکت کنند تا راندمان سیستم پایدار بماند. بدون عایق مناسب، تلفات انرژی به‌طور چشمگیری افزایش می‌یابد. در سیستم‌های سرمایشی، لوله‌های سرد باعث تقطیر رطوبت هوا می‌شوند که این امر موجب خوردگی و حتی تخریب سازه‌های پیرامون لوله‌ها میشود. در سیستم‌های گرمایشی نیز کاهش دما موجب افت راندمان و افزایش هزینه‌های عملیات خواهد شد. پس عایق لوله، در واقع یک سرمایه‌گذاری برای کاهش هزینه‌های آینده است.

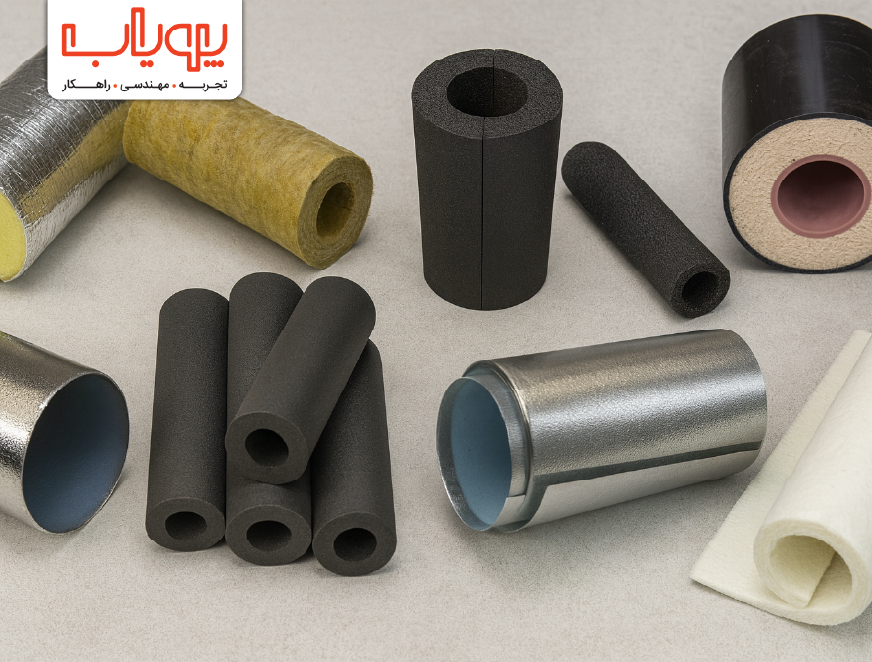

انواع عایق‌های مورد استفاده برای لوله‌ها
در ادامه مهمترین و رایج‌ترین انواع عایق لوله معرفی می‌شوند:

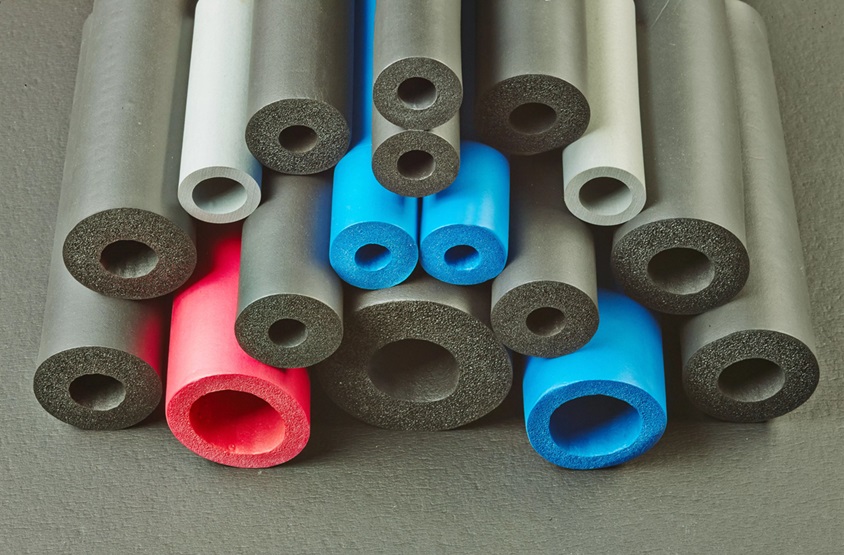

۱. عایق الاستومری (فوم لاستیکی)
این نوع عایق، امروزه یکی از محبوب‌ترین گزینه‌ها در صنعت است. ساختار سلول بسته آن باعث جلوگیری از نفوذ بخار آب شده و این ویژگی باعث میشود مشکل تعریق و خوردگی لوله‌ها به خوبی کنترل شود. وزن کم، نصب آسان و انعطاف‌پذیری بالا نیز از مزایای آن هستند.
از نظر دمای عملیاتی، عایق الاستومری در محدوده -50 تا +105 درجه سانتی‌گراد عملکرد قابل قبول دارد. به همین دلیل در سیستم‌های تهویه مطبوع، چیلر، VRF، لوله‌های آب سرد و حتی برخی خطوط فرآیندی استفاده میشود.
از لحاظ هزینه، نسبت به بسیاری از عایق‌ها قیمت متعادل‌تری دارد و نگهداری آن ساده است. به دلیل سطح مقاوم خود، اغلب نیازی به پوشش محافظ اضافی ندارد مگر در محیط‌های آفتاب‌گیر یا تماس مستقیم با UV.
۲. عایق فوم پلیاتیلن
پلیاتیلن نیز ساختار سلول بسته دارد اما نسبت به نوع الاستومری مقاومت حرارتی کمتری ارائه می‌دهد. این عایق بیشتر در لوله‌های کوچک، به‌خصوص لوله‌کشی خانگی، موتورخانه‌های کوچک، لوله‌های آب مصرفی و پروژه‌های غیرصنعتی استفاده میشود.
این نوع عایق سبک و مقرون‌به‌صرفه است اما در دماهای بالا عملکرد ضعیف‌تر دارد. به طور معمول در محدوده دمایی -20 تا +80 درجه سانتی‌گراد استفاده میشود. نکته مهم درباره آن این است که در برابر UV مقاومت ندارد و برای نصب در هوای آزاد نیاز به پوشش محافظ دارد.
۳. عایق پشم سنگ (Rock wool)
این عایق که از الیاف معدنی ساخته شده، دارای مقاومت بسیار بالا در برابر حرارت است. محدوده عملکرد آن حتی به بالای 600 درجه سانتی‌گراد می‌رسد. به همین سبب در خطوط بخار، تاسیسات نفت و گاز، دیگ بخار، خطوط فرآیندی با دمای بالا و شبکه‌های انتقال حرارت استفاده میشود.
مزیت اصلی پشم سنگ مقاومت حرارتی و صوتی بسیار بالای آن است، اما نقطه‌ضعف آن جذب رطوبت است. اگر تماس با آب یا رطوبت وجود داشته باشد، حتما باید با روکش‌های آلومینیومی، گالوانیزه یا حتی استیل پوشانده شود تا عملکرد خود را از دست ندهد.
۴. عایق فایبرگلاس (پشم شیشه)
فایبرگلاس نیز ماهیتی شبیه پشم سنگ دارد اما با ساختار سبک‌تر و مقاومت حرارتی بین 200 تا 500 درجه سانتی‌گراد. این نوع عایق بیشتر در سیستم‌هایی استفاده میشود که گرما نه خیلی شدید است و نه خیلی پایین.
فایبرگلاس علاوه بر خاصیت حرارتی، از نظر کاهش صدا نیز موثر است. بااین‌حال، مانند پشم سنگ در محیط مرطوب نیاز به روکش مناسب دارد زیرا در صورت جذب رطوبت، عملکرد حرارتی خود را از دست می‌دهد.
۵. عایق فوم پلی‌اورتان (PU)
پلی‌اورتان یکی از بهترین گزینه‌ها برای جلوگیری از افت حرارت است. عملکرد عایقی این ماده فوق‌العاده قوی است و در پروژه‌هایی که کاهش اتلاف انرژی در اولویت است، استفاده میشود.
پلی‌اورتان به صورت تزریقی نیز استفاده میشود، یعنی عایق به صورت یکپارچه روی لوله شکل می‌گیرد. مزیت دیگر آن مقاومت بالا در برابر نفوذ آب و قابلیت کار در بازه دمایی -180 تا +120 درجه سانتی‌گراد است. با این حال قیمت آن بیشتر از سایر عایق‌ها است.
۶. عایق فوم شیشه‌ای
فوم شیشه‌ای یک عایق سخت با قابلیت عالی در برابر رطوبت و نفوذ بخار آب است. این نوع عایق برای پروژه‌های خاص، مانند صنایع کرایوجنیک (دماهای بسیار پایین) استفاده میشود.
به دلیل ماهیت غیرقابل اشتعال و غیرخورنده، در محیط‌های صنعتی حساس استفاده فراوانی دارد. البته وزن بیشتر و هزینه بالا از چالش‌های آن است.
مقایسه انواع عایق لوله
| نوع عایق | محدوده دمای کاری | مقاومت در برابر رطوبت | مقاومت حرارتی | هزینه | کاربردهای رایج |
| الاستومری | عالی برای دمای پایین | بسیار بالا (سلول بسته) | متوسط | متوسط | لوله‌های سرد، HVAC |
| پلیاتیلن | مناسب دمای محدود | متوسط | ضعیف | ارزان | پروژه‌های خانگی |
| پشم سنگ | عالی برای دماهای بالا | ضعیف (نیاز به پوشش) | بسیار بالا | متوسط | بخار، خطوط حرارتی صنعتی |
| فایبرگلاس | مناسب گرمایش متوسط | ضعیف (نیاز به پوشش) | بالا | پایین | عایق صوتی و حرارتی |
| پلی‌اورتان | بسیار عالی | بالا | بالا | گران | خطوط انتقال انرژی |
| فوم شیشه‌ای | مخصوص دماهای بسیار پایین | بسیار بالا | خوب | گران | صنایع خاص و کرایوجنیک |
نکات مهم در انتخاب عایق لوله مناسب
در انتخاب عایق لوله، پارامترهای مختلفی دخیل هستند. از جمله:
- دمای سیال داخل لوله
- محیط نصب (داخل ساختمان، بیرون ساختمان، زیرزمین)
- رطوبت محیط
- فضای نصب و شعاع خم لوله
- هزینه نگهداری و تعمیرات
- عمر مفید عایق
- خطرات آتش‌سوزی
- نیازهای ایمنی و استانداردها
گاهی اشتباه انتخاب عایق موجب افت راندمان، افزایش مصرف انرژی و هزینه‌های اضافی خواهد شد. برای مثال استفاده از پلیاتیلن برای لوله بخار نه تنها کمکی نمی‌کند بلکه خطرناک نیز هست. برعکس، استفاده از عایق الاستومری برای یک پروژه آب مصرفی خانگی ممکن است هزینه غیرضروری ایجاد کند.
راهکارهای افزایش عمر عایق‌کاری لوله‌ها
برای این‌که عایق به‌صورت بهینه عمل کند، توصیه میشود:
- در فضای بیرونی حتما از روکش محافظ استفاده شود.

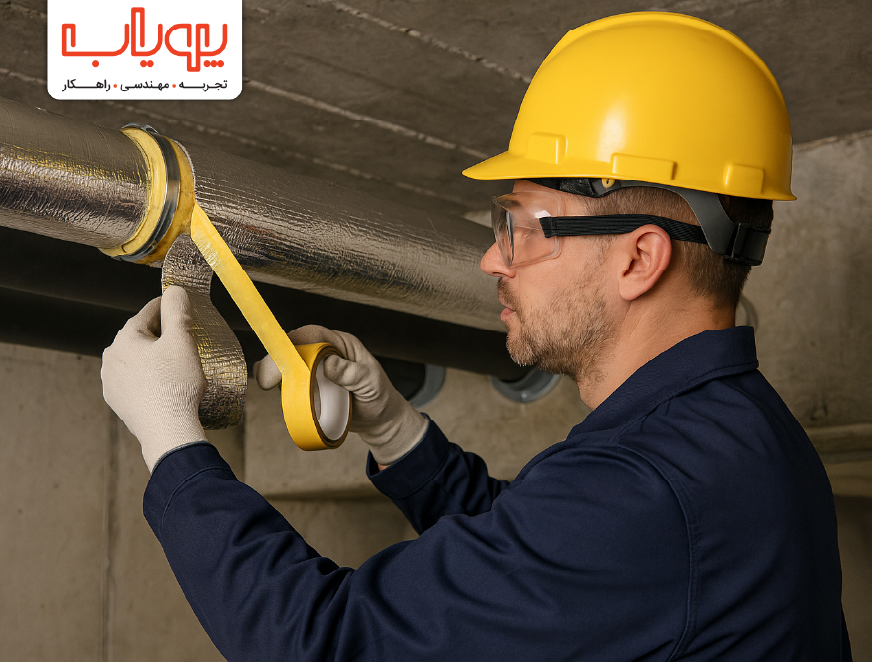

- اتصال‌های عایق به‌صورت کامل و بدون درز نصب شوند.
- بازدید دوره‌ای برای تشخیص خوردگی یا پارگی در نظر گرفته شود.
- در سیستم‌های سرد، چسبندگی و پوشش ضدبخار به‌درستی اجرا گردد.
- ضخامت مناسب بر اساس استاندارد پروژه انتخاب شود.
جمع‌بندی
عایق لوله نه فقط یک اقدام ساده پوشاندن لوله، بلکه یک فرآیند مهندسی با اهمیت اقتصادی، فنی و حفاظتی است. انتخاب نوع مناسب عایق به‌طور مستقیم بر عملکرد سیستم تأثیر می‌گذارد و باعث افزایش عمر تجهیزات و کاهش هزینه‌های انرژی میشود. شناخت تفاوت‌ها، مزایا و محدودیت‌های هر نوع عایق ضروری است تا تصمیم‌گیری صحیح صورت گیرد. با درک درست از ویژگی‌های الاستومری، پلیاتیلن، پشم سنگ، فایبرگلاس، پلی‌اورتان و فوم شیشه‌ای می‌توان انتخابی آگاهانه و حرفه‌ای انجام داد و در نهایت سیستم پایپینگ بهینه و پایدار ایجاد کرد.
سوالات متداول
آیا عایق لوله عمر مشخصی دارد؟
طول عمر عایق به نوع آن و شرایط استفاده بستگی دارد، اما در صورت نصب صحیح و بازدید دوره‌ای می‌تواند سال‌ها عملکرد مناسب داشته باشد.
چه تفاوتی بین عایق الاستومری و پلیاتیلن وجود دارد؟
الاستومری مقاومت رطوبتی بسیار بالایی دارد و مانع تعریق میشود، درحالیکه پلیاتیلن ارزانتر است اما مقاومت حرارتی و ضد رطوبتی پایینتری دارد.
آیا ضخامت عایق مهم است؟
بله، انتخاب ضخامت صحیح یکی از مهمترین عوامل عملکرد مناسب است و باید بر اساس دما، نوع سیال، محیط نصب و طول مسیر تعیین شود.
